整備

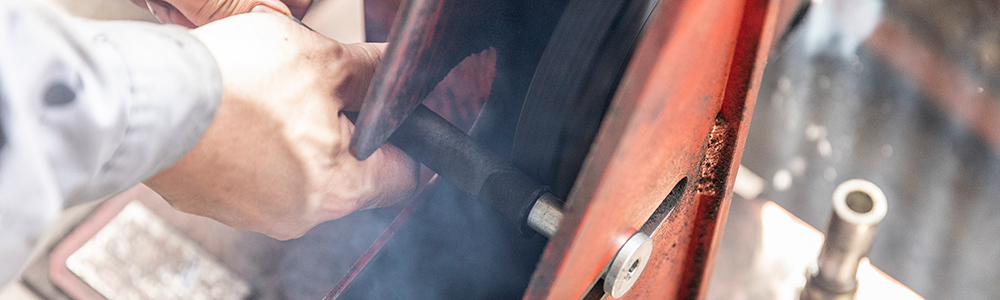

油圧ホース製作

重機などの油圧ホースに突然穴が開いてしまったことはありませんか?弊社では油圧ホースの製作を行っております。弾けてしまったホースをご持参の上ご来社くださればその場で確認し製作させていただきます。※なお、ご使用の金具によっては製作できない場合もございますので、まずはご相談ください。

主なサービスラインナップ

新規製作の他、穴の空いた部分を切り取り金具でジョイントする修理、特殊な金具の場合は溶接用金具を用いて製作する事も可能です。

ホース在庫一覧

一般油圧ゴムホース
レベックス・SWPシリーズ

■構造
内面チューブ:耐油性合成ゴム
補強層:高抗張力鋼線
外面カバー:耐摩・耐候性合成ゴム

■適用流体
一般作動油

■流体温度範囲
-40℃~+100℃

SWP140

ホース品番

内径

外径

補強層

最高使用圧力MPa

最小破壊圧力MPa

最小曲げ半径㎜

概略重量
g/m

定尺長さ
m/本

SWP140 6

6.3

13.2

1W/B

14.0

56.0

45

220

60

SWP140 9

9.5

16.0

1W/B

14.0

56.0

55

320

60

SWP140 12

12.7

18.7

1W/B

14.0

56.0

70

340

60

SWP140 19

19.0

28.0

2W/B

14.0

56.0

110

820

40

SWP140 25

25.4

35.5

2W/B

14.0

56.0

140

1200

40

SWP210

ホース品番

内径

外径

補強層

最高使用圧力MPa

最小破壊圧力MPa

最小曲げ半径㎜

概略重量
g/m

定尺長さ
m/本

SWP210 6

6.3

13.2

1W/B

20.5

82.0

45

220

60

SWP210 9

9.5

18.0

2W/B

20.5

82.0

60

450

60

SWP210 12

12.7

20.3

2W/B

20.5

82.0

80

550

60

SWP210 19

19.0

28.8

2W/B

20.5

82.0

130

950

40

SWP210 25

25.4

36.0

4W/S

20.5

82.0

180

1400

20

在庫金具一覧

レベックス・SWPシリーズホース金具
SWP140・210ホース用金具

形状

金具品番

ねじR(PT)

内径

A

X

(L)

概略重量
g

1001 管用テーパーおねじ

1001 6

1/4

4.0

13

17

50

60

1001 9

3/8

6.5

15

19

54

80

1001 12

1/2

9.5

18

22

62

130

1001 19

3/4

15.0

20

30

85

270

1001 25

1

20.5

22

36

94

440

形状

金具品番

ねじG(PF)

内径

A

X

(L)

概略重量
g

1002 管用平行おねじ

1002 6

1/4

4.0

13

17

50

60

1002 9

3/8

6.5

15

19

54

80

1002 12

1/2

9.5

18

22

62

130

1002 19

3/4

15.0

20

30

85

270

1002 25

1

20.5

22

36

94

440

形状

金具品番

ねじG(PF)

内径

X

Y

(L)

概略重量
g

1004 管用平行めねじ
ユニオン(めすシート)

1004 6

1/4

4.0

17

19

55

75

1004 9

3/8

6.5

19

22

59

95

1004 12

1/2

9.5

22

27

67

145

1004 19

3/4

15.0

30

36

89

330

1004 25

1

20.5

36

41

98

500

形状

金具品番

ねじG(PF)

内径

X

Y

(L)

概略重量
g

1005 管用平行めねじ
ユニオン(おすシート)

1005 6

1/4

4.0

17

19

55

75

1005 9

3/8

6.5

19

22

59

95

1005 12

1/2

9.5

22

27

67

145

1005 19

3/4

15.0

30

36

89

330

1005 25

1

20.5

36

41

98

500

その他、下記金具を在庫しております。

ML45 45°エルボフィッテイング(おすシート)
ML90 90°エルボフィッテイング(おすシート)
6228 ORS90°タイプ
6013 ユニファイねじ
METST メートルねじ(めすシート)
HIAB各種

お時間を頂ければ、表中にない場合でも対応可能です。お気軽にお問い合わせください。

料金例 : 洗車機用ホース 15メートル SWP140-9mmホース 金具9mm×2個  ¥34,106(税込)

ホースの長さ、金具によって異なりますので、詳しくはお問い合わせ下さい。

製作の手順

手順1 ホース、金具の選定

お持ちいただいた現物を見ながら、使用するホースと金具の選定をします。

手順2 金具取付部被服けずり

金具を取り付ける部分の被服を削ります。反対側も同じです。

手順3 金具取付

ホースに金具を取り付けます。反対側も同じです。

手順4 機械設定

金具をかしめる位置に合わせて、機械をセットします。ホースの種類や金具に応じて、かしめる位置の数値が違います。

手順5 かしめ

機械で金具をかしめます。反対側も同じです。

手順6 完成

カシメの位置は良いか、ホースの長さは良いかなどチェックします。お持ち頂いたホースとも見比べます。
